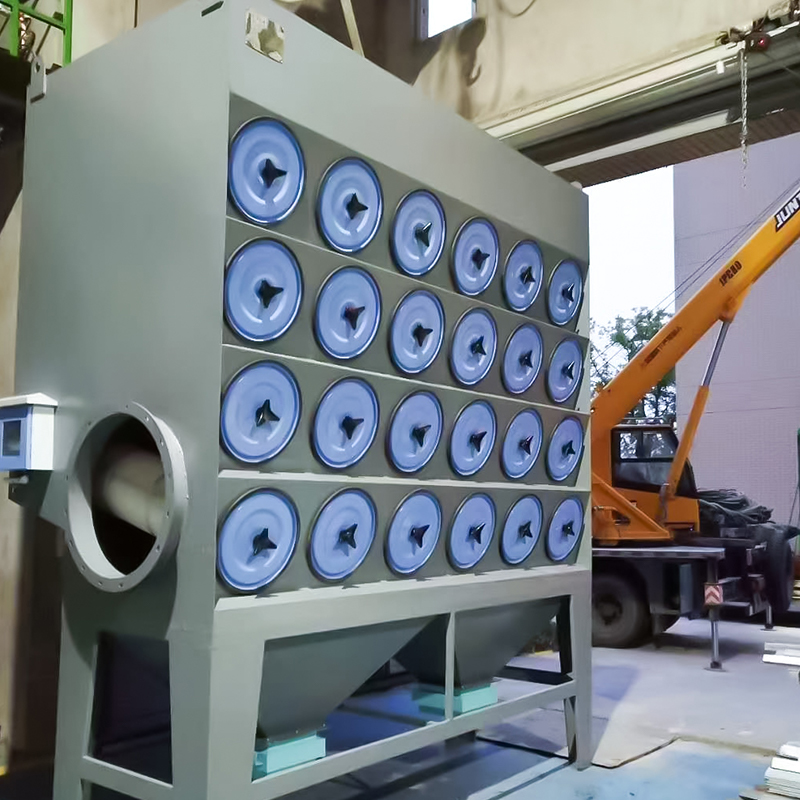

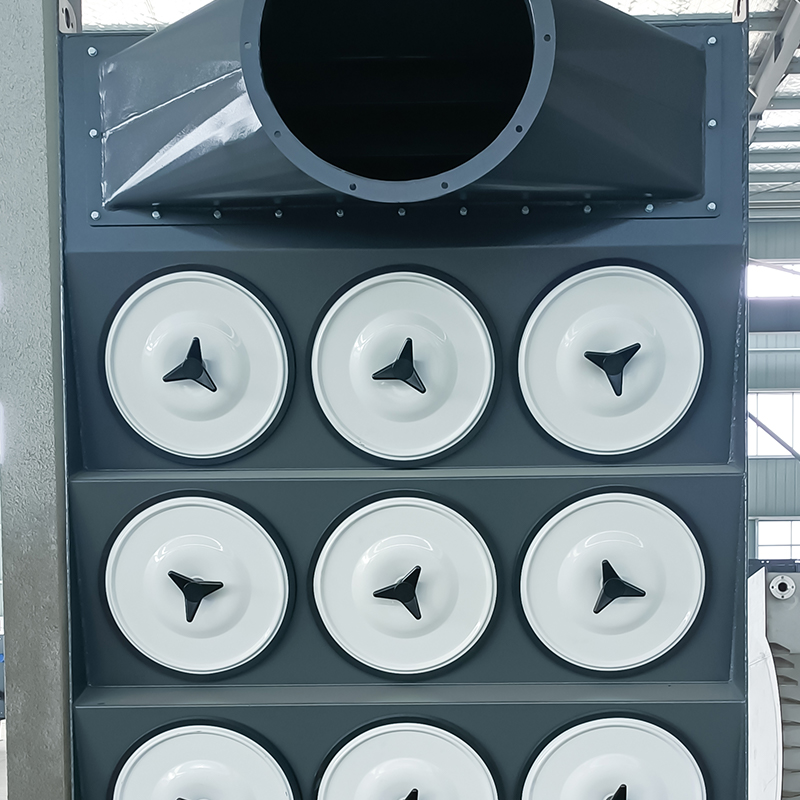

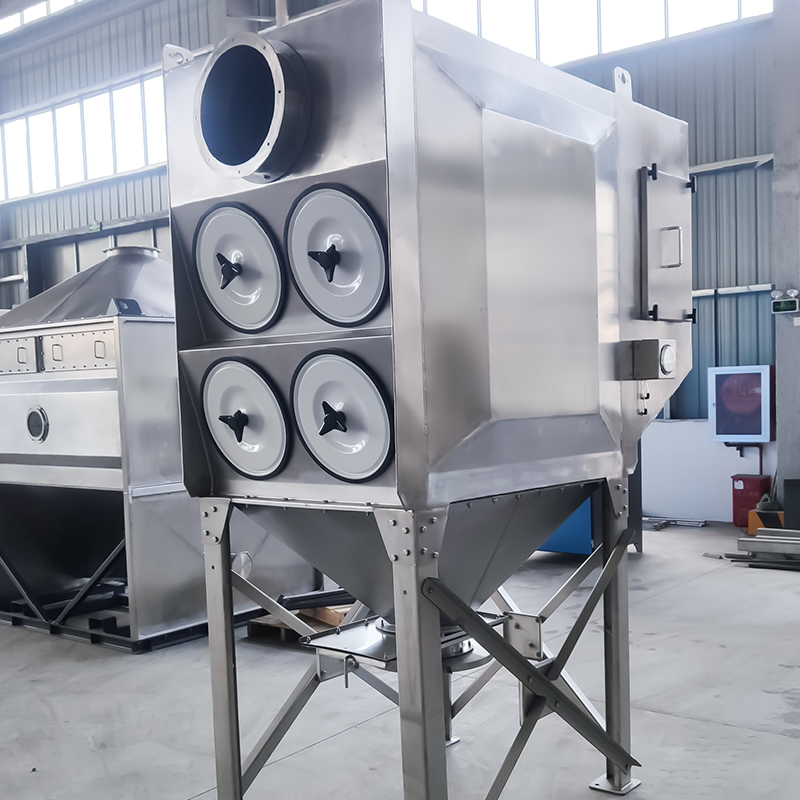

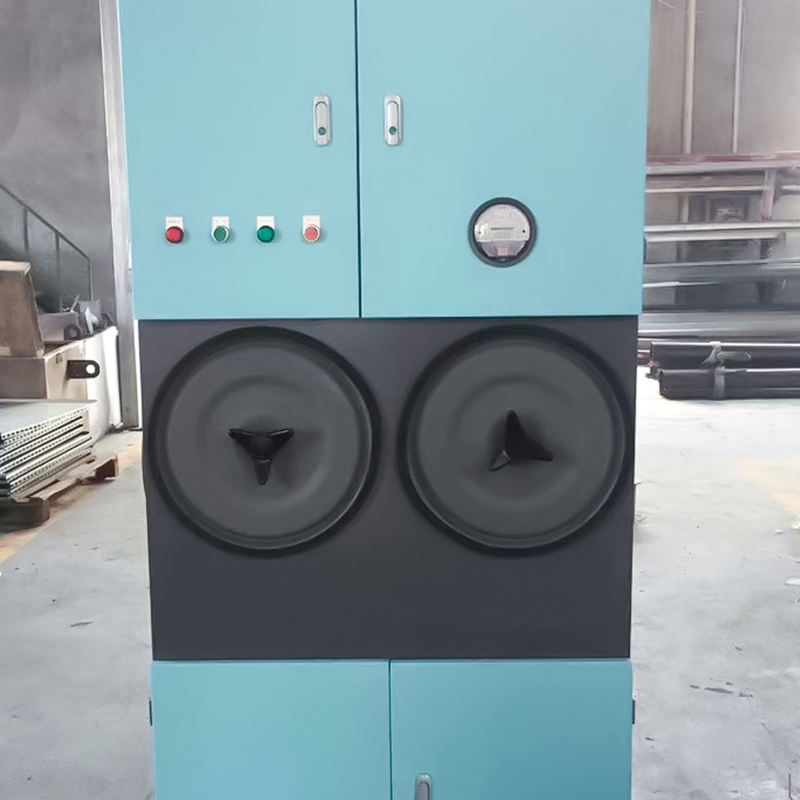

غبارگیر کارتریج

مشخصات غبارگیر کارتریج مستقل

فرمول‌های محاسبه برای فناوری‌های کلیدی غبارگیرهای کارتریج

1. سرعت فیلتراسیون (v)

سرعت فیلتراسیون حجم گازی است که از ناحیه فیلتراسیون موثر یک کارتریج فیلتر در واحد زمان عبور می کند و یک پارامتر اصلی طراحی است:
v = \frac{Q}{60 \times A}

- v: سرعت فیلتراسیون (m/min)، معمولاً بر اساس ویژگی‌های گرد و غبار انتخاب می‌شود (به عنوان مثال، 1.0-2.0 متر در دقیقه برای گرد و غبار خشک و غیر چسبنده، 0.5-1.0 متر در دقیقه برای گرد و غبار چسبنده).
- Q: حجم هوای پردازش (m³/h)؛
- A: کل سطح فیلتراسیون موثر (m²).

2. کل منطقه فیلتراسیون مؤثر (A)

A = n \ برابر A_1

- n: تعداد کارتریج فیلتر؛
- A_1: منطقه فیلتراسیون موثر یک کارتریج فیلتر واحد (m²)، محاسبه شده از ابعاد کارتریج: A_1 = \pi \ بار D \ بار L (D قطر کارتریج، m؛ L طول کارتریج، m است).

3. تعداد کارتریج فیلتر (n)

برگرفته از حجم هوا و سرعت فیلتراسیون:
n = \frac{Q}{60 \times v \times A_1}

4. مقاومت تجهیزات (ΔP)

مقاومت کل یک غبارگیر کارتریجی از مقاومت خود محیط فیلتر و مقاومت لایه گرد و غبار تشکیل شده است. فرمول تجربی (تخمین زده شده) این است:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: مقاومت کارتریج فیلتر تمیز (Pa)، معمولاً 100-200 Pa.
- \Delta P_d: مقاومت لایه گرد و غبار (Pa) که به ضخامت لایه غبار و سرعت فیلتراسیون مربوط می شود. در طول عملیات، مقاومت کل به طور کلی بین 1000-1500 Pa کنترل می شود.

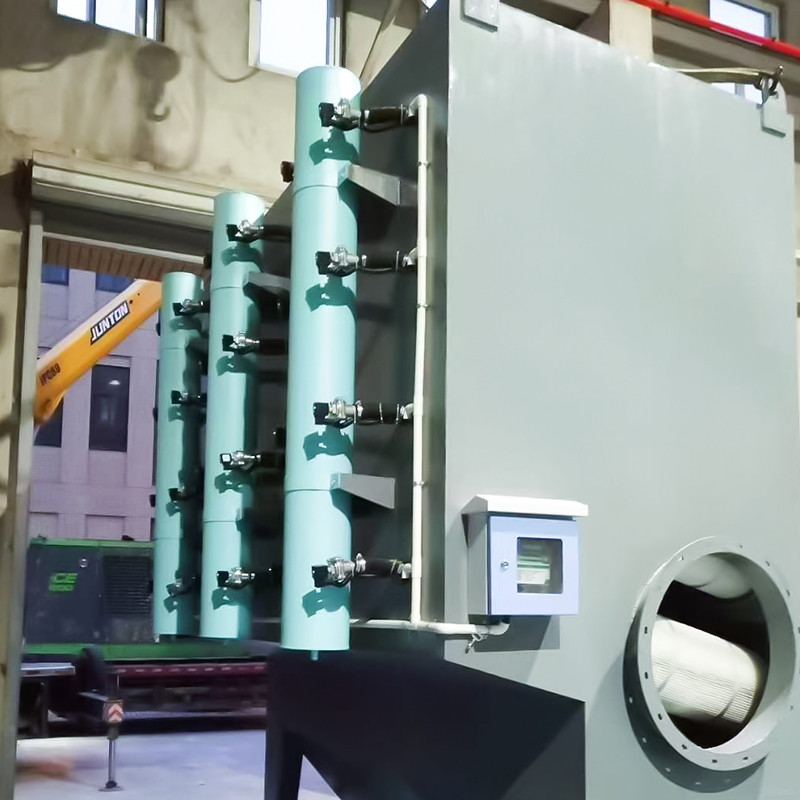

5. پارامترهای تزریق پالس (برای مدل های تمیز کردن پالس)

- فشار تزریق: به طور معمول 0.4-0.6 مگاپاسکال (هوای فشرده).
- زمان تزریق: 0.1-0.2 ثانیه در هر کارتریج فیلتر.
- چرخه تزریق: بسته به تنظیم مقاومت، معمولاً 30-120 ثانیه (قابل تنظیم خودکار از طریق یک کنترل کننده فشار دیفرانسیل).

فرمول فوق باید بر اساس شرایط عملیاتی واقعی (مانند غلظت گرد و غبار، اندازه ذرات و دما) تنظیم شود تا از عملکرد کارآمد و پایدار تجهیزات اطمینان حاصل شود.
