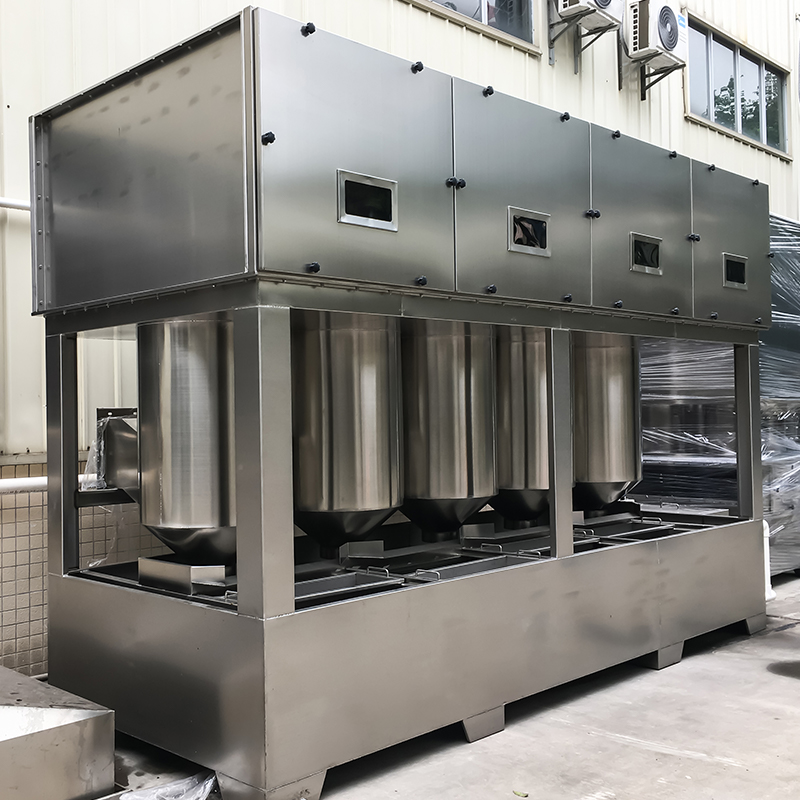

برج اسپری سیکلون هیبریدی

برج سیکلون هیبریدی (همچنین به عنوان «برج اسپری هیبریدی سیکلون» یا «برج سیکلون هیبریدی» نیز شناخته می‌شود.

این یک دستگاه تصفیه مرطوب است که جداسازی سانتریفیوژ سیکلونی با سرعت بالا را با جذب اسپری چند لایه در یک برج منفرد ادغام می کند. این پنج مکانیسم: اینرسی، سانتریفیوژ، برخورد، امولسیون و جذب را با هم ترکیب می‌کند و کل فرآیند "غذاب جذب آلاینده گازی جذب ذرات و کم آبی" را در یک دستگاه تکمیل می‌کند.

I. اصل کاری (ادغام چهار مرحله ای)

1. Cyclonic Entrainment

گاز اگزوز مملو از غبار یا آلاینده، تحت فشار منفی فن، به صورت مماس وارد "سیکلون مولد" (سیکلون پره های راهنما) در پایین برج می شود. جریان هوا فوراً به سرعت 15-25 متر بر ثانیه افزایش می یابد و یک میدان جریان بسیار چرخشی ایجاد می کند.

2. امولسیون گاز مایع

یک پمپ آب گردشی در پایین برج، مایع جذبی (آب، محلول قلیایی، یا اکسیدان) را به نازل مارپیچی در بالای برج می رساند، جایی که در جهت جریان مخالف پاشیده می شود. تحت عمل جریان سیکلونی با سرعت بالا، قطرات مایع بریده می شوند و به قطرات میکرونی تبدیل می شوند، که سپس به طور کامل با جریان هوای چرخشی مخلوط می شوند تا یک "سیستم امولسیون گاز- مایع" تشکیل شود. • ذرات: نیروی گریز از مرکز آنها را به سمت دیوار برج پرتاب می کند، جایی که با فیلم مایع برخورد کرده و به سمت پایین منتقل می شوند.
• آلاینده های گازی (HCl، NH3، BTEX و غیره): در ناحیه امولسیون شدن حل می شوند، خنثی می شوند یا اکسید می شوند.

3 جداسازی گریز از مرکز
سیستم امولسیون شده وارد سیلندر سانتریفیوژ "همگرا- واگرا" می شود، جایی که شعاع جریان به تدریج کاهش می یابد و نیروی گریز از مرکز به طور تصاعدی افزایش می یابد. قطرات با چگالی بالا و ذرات گرد و غبار به سمت دیوارها پرتاب می شوند و به سمت پایین در امتداد دیواره ها به داخل حوضچه جریان می یابند. گاز خشک خالص شده به سمت محور مرکزی همگرا شده و بالا می رود.

4 بسته بندی شستشوی خوب مه زدایی
سپس جریان هوا در حال افزایش از یک یا دو لایه بسته بندی (حلقه های پال یا توپ های توخالی) و یک اسپری ثانویه برای حذف بیشتر آلودگی های باقی مانده عبور می کند. یک صفحه موجدار یا دمنده شبکه سیمی در بالا، قطرات حباب شده را قطع می کند و گاز تمیز در نهایت توسط فن تخلیه می شود تا استانداردها را برآورده کند.
کل فرآیند شامل یک چرخه مایع حلقه بسته است و رسوب به طور منظم توسط یک دستگاه خراش یا لجن حذف می شود.

II. ویژگی های ساختاری
• طراحی یکپارچه: بخش خشك كننده بخش پركننده بخش اسپری بخش چرخشی، چهار عملكرد را ادغام می كند، كه كمتر از 60% ردپای برج اسپری معمولی با حجم هوای مشابه را اشغال می كند.
• نازل بدون گرفتگی: از یک نازل مارپیچ با قطر بزرگ با یک کارتریج فیلتر داخلی استفاده می کند که کمتر مستعد گرفتگی توسط بقایای رنگ و الیاف است.
• ماژول چرخشی قابل جدا شدن: ساخته شده از SUS304/316L یا FRP، در صورت فرسودگی می توان آن را جدا کرد و به طور کامل تعویض کرد.
• کنترل فرکانس متغیر PLC: به طور خودکار سرعت فن را بر اساس اختلاف فشار تنظیم می کند و بیش از 30 درصد در مصرف انرژی صرفه جویی می کند.

III. کاربردهای گاز/گرد و غبار قابل اجرا
ملاحظات طراحی آلاینده های معمولی صنعت
اسپری رنگ آمیزی خودرو/مبلمان مه رنگ، VOCهای مبتنی بر بنزن، بدنه برج گرد و غبار چسبنده: SUS304، لخته کننده مه رنگ اضافه شده به آب در گردش
سخت افزار سنگ زنی/صیقل دادن گرد و غبار فلز (حاوی روغن) پیش سیکلون برای حذف ذرات بزرگ، برج مجهز به اسکراپر
HCl شیمیایی/دارویی، NH3، HF، دی کلرومتان جذب دو مرحله ای: محلول پس از قلیایی/اکسید کننده قبل از آب
زباله سوزاندن/بوی کارخانه تصفیه فاضلاب، NH3، بدنه برج H2S: محافظت در برابر خوردگی FRP، آب در گردش اضافه شده با هیپوکلریت سدیم
خروجی دیگ بخار/کوره: دود، SO2، NOₓ خنک شدن تا کمتر از 80 درجه سانتی گراد قبل از ورود به برج

IV. شاخص های عملکرد فنی (مقادیر معمولی)
• جریان هوا: 5000-80000 m³/h (امکان انبساط موازی)
• راندمان حذف گرد و غبار: ≥99٪ (ذرات ≥1 میکرومتر)
• راندمان حذف رطوبت: ≥95٪
• افت فشار: 800-1200 Pa
• دمای عملیاتی: ≤80 درجه سانتیگراد (FRP). ≤150 درجه سانتی گراد (SUS316L)

V. مزایا در مقایسه با برج های اسپری معمولی
① پیش جداسازی گریز از مرکز، بار پرکننده را تا 70 درصد کاهش می دهد و آن را کمتر مستعد گرفتگی می کند.
② چرخش جریان هوا انتقال جرم را افزایش می دهد و راندمان تصفیه را تا بیش از 15٪ برای تجهیزات با همان حجم افزایش می دهد.
③ بدون قطعات متحرک، تعمیر و نگهداری را ساده می کند، با هزینه های نگهداری سالانه کمتر از 2٪ سرمایه گذاری تجهیزات.

برج سیکلون هیبریدی از مکانیسم جفت شده "پاشش چند مرحله ای سیکلون با سرعت بالا" برای جذب همزمان ذرات و جذب آلاینده های گازی حتی در شرایط پیچیده عملیاتی مانند گرد و غبار بسیار چسبناک، غبار روغنی، گرفتگی و حجم زیاد هوا استفاده می کند. این یک انتخاب بسیار موثر برای پیش تصفیه گازهای زائد یا تصفیه عمیق در صنایعی مانند سمپاشی، مهندسی شیمی و متالورژی است.
